01. BIMとは?
BIM(Building Information Modeling)は、建物に関する情報を一元管理し、設計・施工・維持管理の各段階で活用できる技術です。(BIMデータを使用することで、設計・施工間での業務効率化が可能となります。)
普通の設計図は2Dで平面ですが、BIMは3Dで立体的に建物を表します。さらに、仕上げ材料の種類などの情報を入れることにより、建物完成時のイメージが明確になりやすいです。ご提案するBIMモデルの 3Dをご自宅のPCやスマートフォンで好きな時にご覧になれます。
例えば、家を建てるときに「ドアの位置を変えたら窓や家具の配置はどうなる?」といった変更を、BIMならすぐに3Dにて視覚的にシミュレーションできます。
最近はBIMを活用して、スマートシティや環境に優しい建物の設計も進んでいます。
02. BIMxのご利用方法
1.下記のリンクよりご利用になる端末にてBIMxのアプリをインストールしてください。
[PC]
http://www.graphisoft.co.jp/download/bimx/
[iPhone、iPad]
https://itunes.apple.com/jp/app/bimx-jian-zhupurojekutononabigesh on/id452706864?mt=8
[Android]
https://play.google.com/store/apps/details?id=com.graphisoft.bimx
2.山本工務店よりBIMxデータの入ったクラウドのリンクをメールでお送りいたします。
03. BIMxの操作方法
【PCの操作方法】

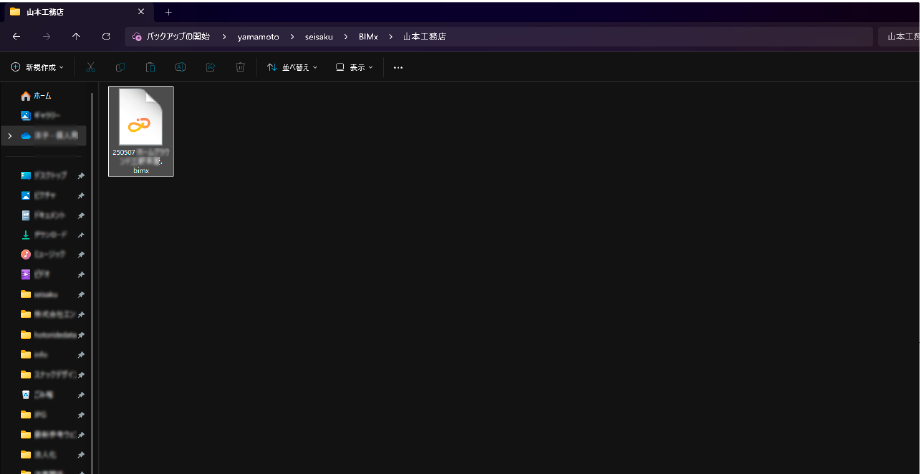

山本工務店から送られたファイルをダブルクリックします。

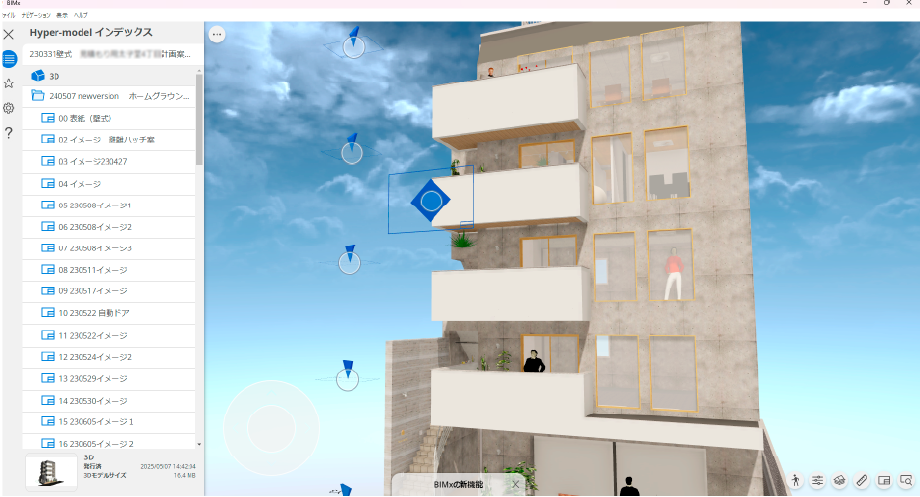

BIMxが立ち上がり3Dデータを見ることができます。

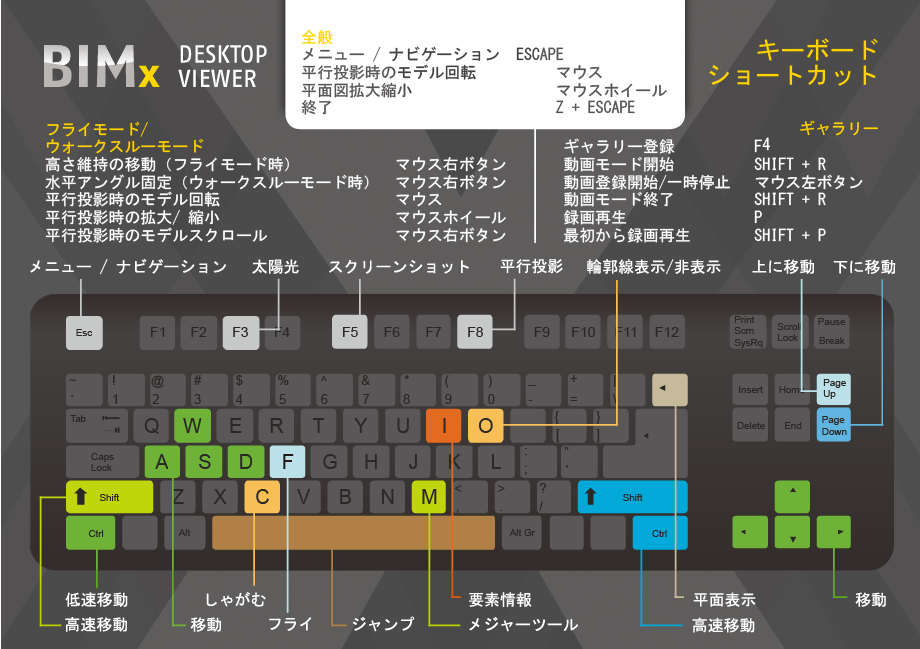

操作は下記を参考にしてください。
・メニュー・ナビゲーション ESC
・モデル回転 マウス
・平面図拡大縮小 マウスホイール
・終了 Z+ESC
【スマホ・タブレットの操作方法】

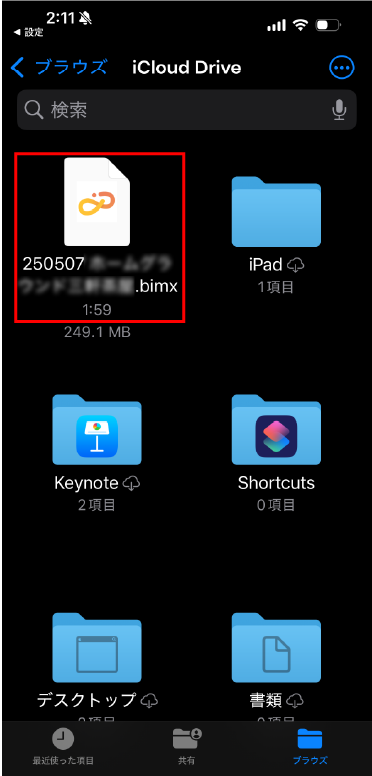

山本工務店から送られたファイルをダウンロードします

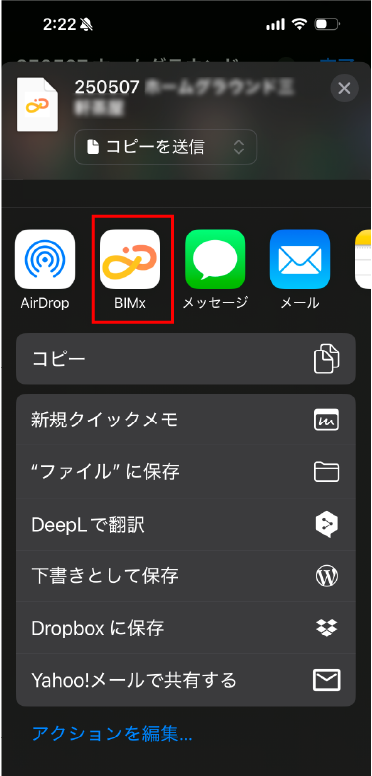

選択してBIMxのアプリを起動します

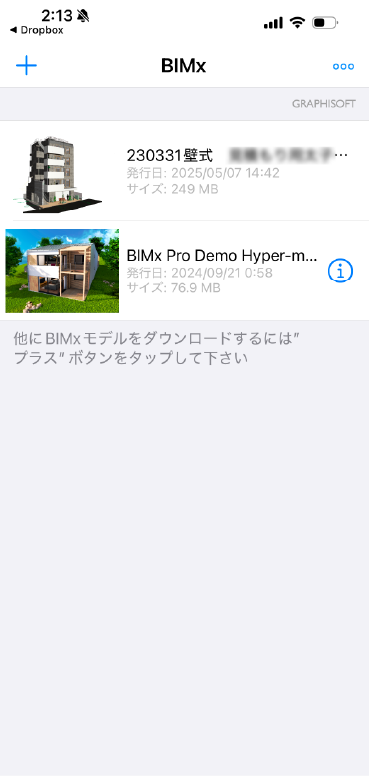

BIMxアプリで見たいファイルを選択
3Dで見ることができます
操作は下記を参考にしてください。
・人のアイコンをタップするとジョイスティックが表示されます。
・ジョイスティックを上下に動かすと前進・後進します。
・ジョイスティックを左右に動かすと、視点を移動します。
・2本指でタップすると移動します。
・ドアの上でタップ、表示されたアイコンをタップするとドアを通り抜けます。
・建物の外で、1本の指でドラッグすると建物を回転できます。
・建物の中で、1本の指でドラッグすると視点を移動できます。
不明点は山本工務店へご連絡ください。
